Hej och välkomna till min blogg! Här skriver jag om mina hobbies och lite allmänt ibland! Om ni gillar den tycker jag det är kul om ni lämnar en kommentar.

söndag 12 oktober 2014

Luffarslöjd möter 3Dprint

Har länge funderat på denna idé.  Och nu fick jag fingrarna ur hissen :-P

Dom tre ringarna är ritade i inventor och printas på samma gång tog 2 och en halv timme med 40mm/s sen klippte jag till 43 bitar av TIG svetstråd och puslade ihop den. Det va rätt pilligt. :-D Jag är sjukt nöjd med den och laddar upp den på thingiverse.com ikväll.

torsdag 24 oktober 2013

Fina 3D utskrifter på Reprappro Mono Mendel.

Nu ska vi se! Min arbetsgång ser ut så här:
  • 1 skapar modell i Autodesk inventor eller laddar ner från thingivers.com
  • 2 öppnar modellen i CURA och sparar ner Gcoden på SD-kort
  • 3 sätter SD kortet i skrivaren och slår på strömmen
  • 4 startar Pronterface och startar print från SD-kortet


Anledningen till detta är att jag har märkt att det ofta strular att ha datorn inkopplad och ofta bryter printen då minsta lilla störning inträffar.
  • 5 kopplar bort datorn
  • 6 sitter och tittar på skrivaren när den skapar små undervärk :-D


Så nu vidare till mina inställningar i CURA Jag tog några skärmdumpar på inställningarna.




På detta vis har jag lyckats få riktigt fina utskrifter. Tiden för utskrifterna blir ganska långa men maskinen klarar sig själv så under tiden den går hinner jag med att städa och diska så hela familjen är nöjda och glada. :-D



Här är mina senaste printar!


fredag 23 augusti 2013

Mera av mina första printar. :-D

Efter ett tag så insåg jag att ju fler fläktar desto bättre så jag satte igång att rita i CAD programmet hade ju redan satt en liten 40 millimeters fläck precis intill extrudern men hade en till jag kunde använda men var tvungen att kunna vinkla den lite till. Så jag ritade av den som jag redan printat som jag hittade här.  Och gjorde en ny variant till andra sidan. som går att vrida. fins att ladda ner här.

Så här sitter den!



Sen blev det lite smått och gott som ni kan se på dom här bilderna. Först ett linsskydd till Gopro kamerans hus, en knopp att dra åt och lossa skruvarna till gopro fästena och den trebenade saken ska bli en hållare till mobilen för att kunna fota lite bättre.


'
Ett spagetti mått har jag alltid velat ha nu var det bara att skriva ut ett :-D

Och för att frun ska förstå värdet av att ha en skrivare hemma måste ju hon få något med så det fick bli ett armband. Nu blev detta visserligen lite litet så det fick min dotter ;-) Men frugan ska nog få något fint hon med så småningom.

Och jag var ju tvungen att testa denna det är nog inte många med en 3Dskrivare som inte har skrivit ute en Yoda. Det var mest för skoj skull. Den blev dock inte så fin då jag skrev ut den i lite för låg upplösning.

Det här var mina första printar som blev riktigt bra (lite o ordning bland bilderna så därför kommer bilderna först nu) Två visselpipor en liten och en stor det häftiga med dom här är att kulan printas inuti och den är bara att bryta loss när printern är klar så har man en fungerande visselpipa


Min pappa är trumpetare så jag var ju bara tvungen att printa denna när jag hittade den http://www.thingiverse.com/thing:44422 Och den funkade till och med ganska bra han sa att den var lite trögspelad bara.


Och till sist dom absolut första sakerna som kom ut ordentligt det är lite blandade delar grodan som ni ser har blivit lite av en kalibreringsprint för mig och nu kan jag skriva ut dom riktigt fint tack vare alla fläcktar jag monterat.


Fortsättning följer...

torsdag 22 augusti 2013

Reprpappro Printar för fullt. :-D

Nu tänkte jag fortsätta visa lite printar. Efter ett tag kom jag på att cura är programet som gör printarna riktigt bra det är ett gratisprogram som finns att ladda ner här. Så som det ser ut nu förbereder jag mina objekt i cura och öppnar dom i repraps program pronterface. Och det har funkat så gott som felfritt.

Och nu vidare till mina printar jag har designat några egna saker som jag ska börja med att visa.

Jag har laddat upp samtliga här!

Men här kommer några bilder.



Detta är alltså en ram till min Gopro Hero2:a det fins redan en att köpa men bara till den nya Hero3:an och ända sen jag såg den har jag velat ha en till min Hero2:a
och nu finns det en och jag har lagt upp den på thingiverse så att alla som har en 3Dskrivare kan ladda ner filen och printa sig en egen. :-D

Jag fick efter att jag lagt upp denna önskemål om att göra en med hål för alla anslutningar samt en öppning för micken så nu finns även den för nerladdning. :-D


Och detta är en fingerhållare till min kära fru som precis har börjat på att lära sig att göra manikyr och den ska tydligen underlätta det hela :-P och det var ett bra objekt för mig att öva lite på CAD programmet.  Jag använder just nu Autodesk Inventor 2010 Och jag börjar få ganska bra kläm på det.


Nästa sak är ännu en till Gopron och det kommer flera. Jag gillar ju att filma och fota så jag tänkte jag skulle få till en timelaps film på en print och skapade därför denna gopro hållare att fästa på skrivaren. :-P Har dock inte hunnit göra någon film än men det kommer det lovar jag ;-)






Detta var min hittills största print och den tog 7 timmar och 30 minuter. Och som ni kan se på bilderna ovan är det en dykram till gopron för att underlätta filmandet under vattnet. Och den har ett fäste för wifiremoten så det blir ett bättre grepp och man slipper vända kameran emot sig för att se displayen (fjärren har en inbygd display)

Det roliga med den här är att redan första dagen jag laddade upp den var det redan två andra ute i världen som printade en egen vertion av min design :-D

Den här är printad i Vancouver.

 Och den här i Honolulu.

Det var allt för denna gången men det kommer mera snart.





lördag 3 augusti 2013

3Dskrivare Reprappro Mono Mendel Printing.

Ja det blev ett litet uppehåll i bloggen men jag har haft fullt upp men skrivaren gick igång utan problem och jag har printat för fullt sen dess. Så nu tänkte jag visa lite av det som kommit ut ur denna helt otroliga maskin! :-D

Dom första bitarna såg inte bra ut men det berodde inte på skrivaren utan programvaran. Den var inställd på fel sorts tråd 3mm istället för 1.75 som jag använder.

Jag har bara använt PLA plast än så länge och den kommer på rullar med 1 kg tråd på.


Den röda är ABS plast samma som lego men den har jag inte testat ännu!

När den väl hade börjat skriva ut riktigt var det dags för lite uppgraderingar till skrivaren och det första som behövdes var hållare till kylfäktar. Det behövs speciellt när man skriver ut i PLA för den är lite som socker och för att den ska stelna rätt behövs den kylas ner.

En liten.

Och en stor.


så här ser fästena ut utan fläktar.

Nästa sak jag skrev ut var hållare till plasttrådsrullen. ;-)

Efter det var det dags för lite mer roliga saker men det kommer i nästa inlägg!

Fortsättning följer...



tisdag 25 juni 2013

Reprappro Mono Mendel 3D printer bygge del 11

Då var det dags för strömkällan till det hela!

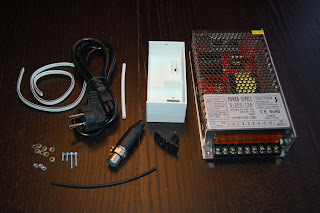

Det här är vad som behövs.

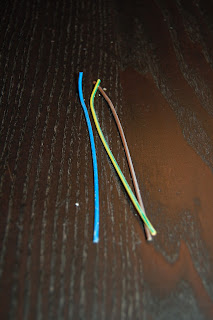

Man får börja med att separera kabeln med tre ledare i.

sådär! :-D

skala ändarna ca: 7mm tycker jag va lämpligt.

och förtenna dom.

sen ska dom lödas på kontakten.


Och sen ska krympslangen dit.

Montera sedan kontakten med dom tre kablarna i lådan för nätaggregatet sätt också dit den vita tvåledade kabeln och låt tio centimeter sticka ut på insidan av lådan.


hålen i kontakten var väldigt tajta men det är bara att skruva igenom bultarna.

lossa sedan alla skruva utom den sista i anslutningsbryggan.

Och i den andra ändan av kablarna skalar man en betydligt längre bit.

Och förtennar dom.

Gör en uform på alla kablar jord kabeln och dom vita kablarna splittas i två lika tjocka delar.

Sen ska dom kopplas in på bryggan. Var noga med att koppla det rätt och kolla noggrant i beskrivningen så det stämmer!

Sen ska XLR kontakten lödas glöm inte att trä på bakstycket på kontakten innan du löder själva kontakten :-P

Sen ska det lödas :-D

Det underlättar väldigt mycket om man har en hjälpande hand när man löder.

Den helvita kabeln löds på pin 1 och 2 och den vita med svart rand pinne 3 och yttre höljets lödöra.

Sen ska det mätas detta var väldigt nervöst. Har man gjort fel kan det sluta med att man bränner nätaggregatet vilket hade varit väldigt tråkigt. Så se till att verkligen göra lla mätningar det står att man ska göra enligt instruktionen.

på bilden har jag gjort alla mätningar och utför precis den sista där man kollar att man får ut tolv volt ur aggregatet. den röda mät stickan ska sitta i hålet märkt med en trea och den svarta i hålet med en etta på. Sätt sedan i sladden i vägguttaget och då ska multimetern visa omkring 12 volt.


Sen innan man kopplar på strömmen i maskinen ska göra en rad VIKTIGA mätningar som jag inte kommer gå in på här utan läs istället hur man går till väga i manualen.

Jag gjorde alla mätningar och allt stämde nästan för mig som tur va hade jag ju märkt alla kablar noggrant så jag hittade ett litet fel när jag kontrollerade allt. Jag hade vänt fel på kablarna till den uppvärmda bädden och lödigt den helvita kabeln på minus och den svartvita kabeln på plus. Men det vara bara att kasta om dom på kortet. :-D

Sen var det dags att koppla in maskinen i väggen men jag var så nervös så det fick vänta till dagen efter när jag skulle få besök av min syster och hennes man (som är ingenjör) så jag tänkte han skulle få vara mitt moraliska stöd och hjälpa mig kolla om allt stämde.

fortsättning följer...
